李勇seo【型号】：华硕P7H55-M PLUS
【故障现象】：挡1d代码
【维修过程】：实地学员送过来一块主板，说是朋友从家里发过来的，之前给别人修过，加焊过桥，CPU座边上的UP6262芯片也被拆了。
学员自己也按相关通病的情况换过几个822排阻。
我也是醉了，看到华硕主板就换822、拆6262芯片，真是通病害死人呀！装上CPU、内存上电测试跑码1d、60代码。
根据维修经验，认为INTEL5、6、7系列主板1d代码故障大多是系统管理总线问题，所以大部分人都换822、拆UP6262芯片。整个板系统管理由桥管理，分别连接内存、时钟芯片、PCIE插槽、电压调节器。测量内存的系统管理总线电压正常，而时钟芯片的系统管理总线电压不正常，打开点位图查找到时钟芯片系统管理总线的相连点，根据点位图测量时钟线与转换点相通。
测量系统时钟芯片的系统管理总线与转换点值887不通，说明中间有断线。
通过漫长的跑线找到了在PCI插槽下面的线路或过孔不通，直接飞线解决。

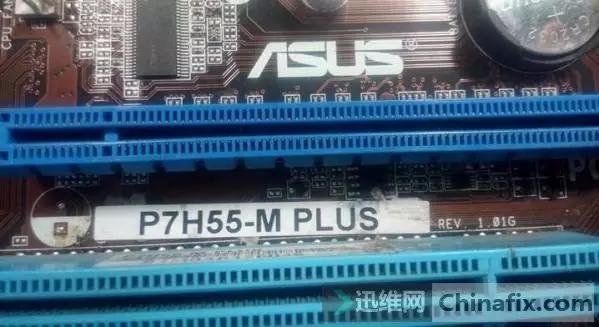

补好线后把原来的P7H55-M PLUS贴纸贴上。
把拆的电容装回去，装CPU、内存上电测试，一路跑码跑到38、37，到此故障修复结束。
