李勇seo故障现象
客户自己拆iPhone7的显示屏导致不能开机。
维修过程
拆开手机接上可调电源，按开机键触发开机，电流显示都正常，大致判断问题为显示和背
光部分有问题。拆下主板测量显示触摸座J4502的二极体值，发现J4502第37脚背光供电
PP_LCM _BL _ANODE_CONN的二极体值为无穷大。显示触摸连接座实物位置如图所示。
背光供电PP_LCM_BL_ANODE_CONN的二极体值为无穷大，一般是背光电源芯片到显示

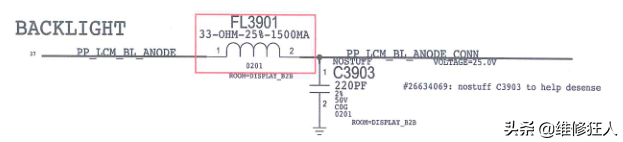

触摸连接座断线。查看电路图得知背光电源芯片输出背光供电PP_LCM_BL_ANODE经过熔断电感FL3901改名为PP_LCM_BL_ANODE_CONN 到显示触摸连接座，如图所示。
在显微镜下找到电感FL3901的位置，发现其已经被烧黑了，如图所示。
把包裹电感的黑胶除掉，用线短接FL3901位置，接好后用绿油固化，如图所示。
把主板装到手机，开机显示屏正特显示，手机正常进入系统了：故障被维修，维修到此
结束。
